Параметры разработки судовой КД
от 2 500 000 руб.
от 120 рабочих дней
ЕСКД, IMO, РМРС
Российский морской регистр
Полное соответствие требованиям
Конструкторская документация для судостроительной промышленности — это комплекс технических документов, определяющих конструкцию, компоновку и характеристики судов, морских сооружений и судового оборудования. Разработка КД для судпрома требует глубоких знаний морского права, международных конвенций, национальных стандартов и специфики эксплуатации морской техники в сложных условиях.
Критическая важность: Качество конструкторской документации в судостроении напрямую влияет на безопасность мореплавания, экологическую безопасность и экономическую эффективность эксплуатации судов. Ошибки в КД могут привести к авариям на море, экологическим катастрофам и многомиллионным убыткам.
Специфика конструкторской документации в судостроении
Судостроительная промышленность предъявляет особые требования к конструкторской документации, обусловленные уникальными условиями эксплуатации морской техники:
Основные особенности судовой КД
- Многоуровневая система безопасности — резервирование критически важных систем и оборудования
- Соответствие международным конвенциям — СОЛАС, МАРПОЛ, ПДНВ и другим международным требованиям
- Классификационные требования — соответствие правилам классификационных обществ (РМРС, Lloyd’s Register, DNV GL)
- Коррозионная стойкость — особые требования к материалам и защитным покрытиям
- Остойчивость и непотопляемость — сложные гидродинамические расчеты
- Автономность плавания — системы жизнеобеспечения, навигации и связи
- Экологические требования — системы очистки балластных вод, обработки отходов
Нормативная база судостроения
| Уровень регулирования | Документы | Область применения |
|---|---|---|
| Международные конвенции | СОЛАС-74, МАРПОЛ 73/78, ПДНВ | Все типы морских судов |
| Классификационные правила | Правила РМРС, DNV GL, Lloyd’s | Классификация и освидетельствование |
| Национальные стандарты | ГОСТ, ОСТ, РД в области судостроения | Российские верфи и судовладельцы |
| Ведомственные требования | Требования Минтранса, Росморречфлота | Суда под флагом РФ |
Типы судов и специфика их проектирования
Каждый тип судна имеет свои конструктивные особенности, что требует специализированного подхода к разработке КД:
Остойчивость
Экономичность
Системы эвакуации
Комфорт
Повышенная прочность
Автономность
Боевые системы
Защищенность
Морские инженерные сооружения
Помимо судов, судостроительная промышленность занимается проектированием морских платформ и сооружений:
- Буровые платформы — стационарные и плавучие установки для добычи нефти и газа
- Плавучие доки — для ремонта и строительства судов
- Морские ветряные электростанции — платформы для размещения ветрогенераторов
- Понтонные мосты — временные переправы и плавучие причалы
- Подводные аппараты — обитаемые и необитаемые подводные аппараты
Основные разделы конструкторской документации судна
Конструкторская документация современного судна включает множество взаимосвязанных разделов:
Проектная документация
Состав проектной документации

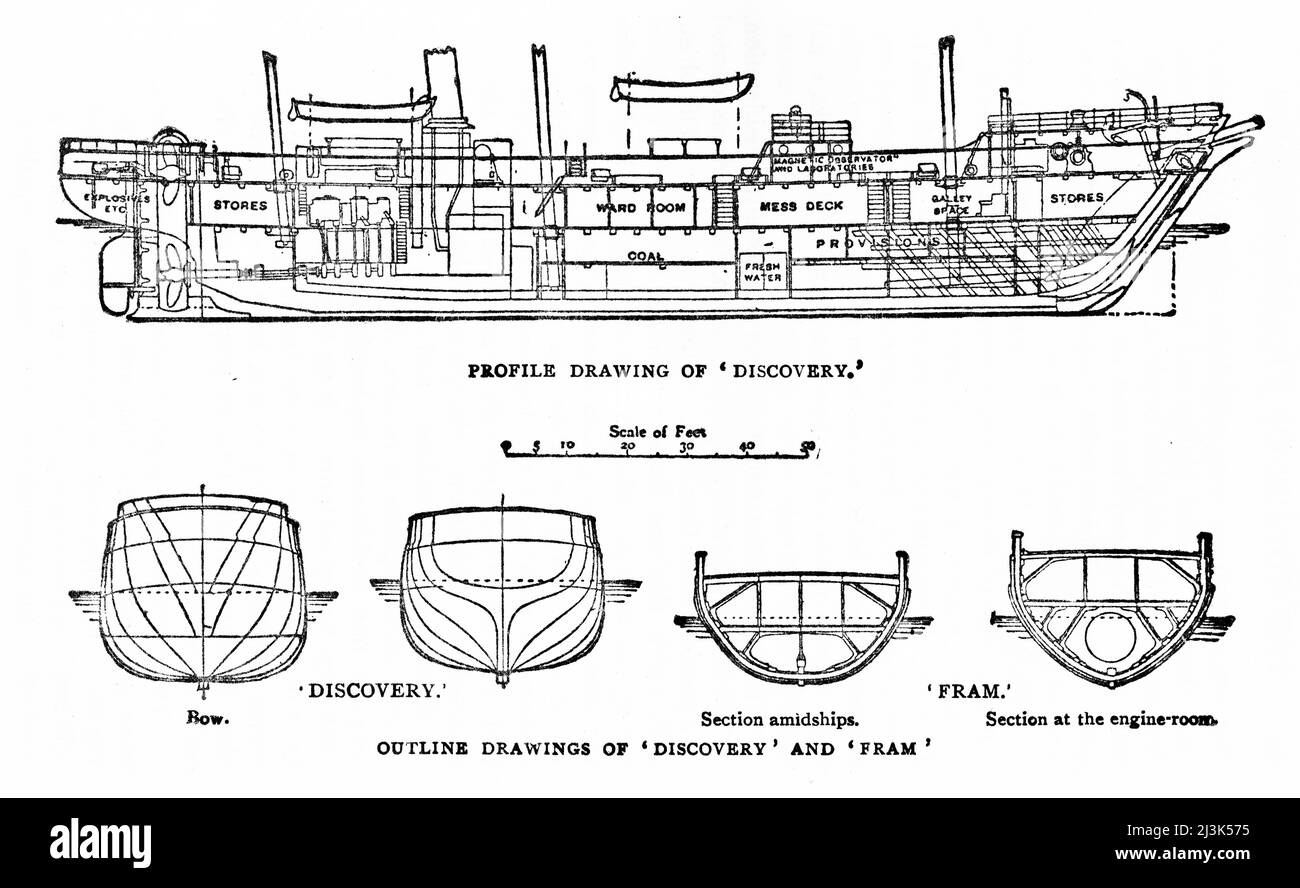

Корпусная документация
Корпусная документация является основой судостроительного проекта:
- Теоретический чертеж — обводы корпуса, батоксы, ватерлинии, шпангоуты
- Мидель-шпангоут — поперечное сечение в самой широкой части судна
- Конструктивные сечения — детали набора корпуса, узлы соединений
- Схема общего расположения — размещение помещений и оборудования
- Схема набора корпуса — продольные и поперечные связи
- Развертки наружной обшивки — для раскроя листового материала
- Чертежи надстроек — рубки, мостики, дымовые трубы
Судовые системы
Современное судно оснащается множеством инженерных систем:
| Система | Назначение | Особенности проектирования |
|---|---|---|
| Энергетическая установка | Главные и вспомогательные двигатели | Требования по мощности, экономичности, экологии |
| Рулевое устройство | Управление судном | Резервирование, автоматизация |
| Якорно-швартовное устройство | Стоянка и швартовка | Расчет держащей силы якорей |
| Система пожаротушения | Противопожарная защита | Соответствие кодексу ПСС |
| Система осушения | Удаление воды из корпуса | Производительность насосов |
Судовое оборудование и его документирование
Проектирование судового оборудования требует учета множества специфических факторов морской эксплуатации:
Навигационное оборудование
Современные суда оснащаются сложным комплексом навигационного оборудования:
Требования СОЛАС: Все суда валовой вместимостью 300 тонн и более должны быть оснащены радарами, системами автоматической идентификации (АИС), приемниками GPS/ГЛОНАСС и другим навигационным оборудованием согласно требованиям конвенции СОЛАС.
- Радиолокационные станции — обзорные и навигационные РЛС
- Системы спутниковой навигации — GPS, ГЛОНАСС, Galileo
- Электронные картографические системы — ECDIS, электронные карты
- Автоматические системы идентификации — АИС классов А и В
- Системы динамического позиционирования — для специальных судов
- Автопилоты и рулевые машины — автоматическое управление курсом

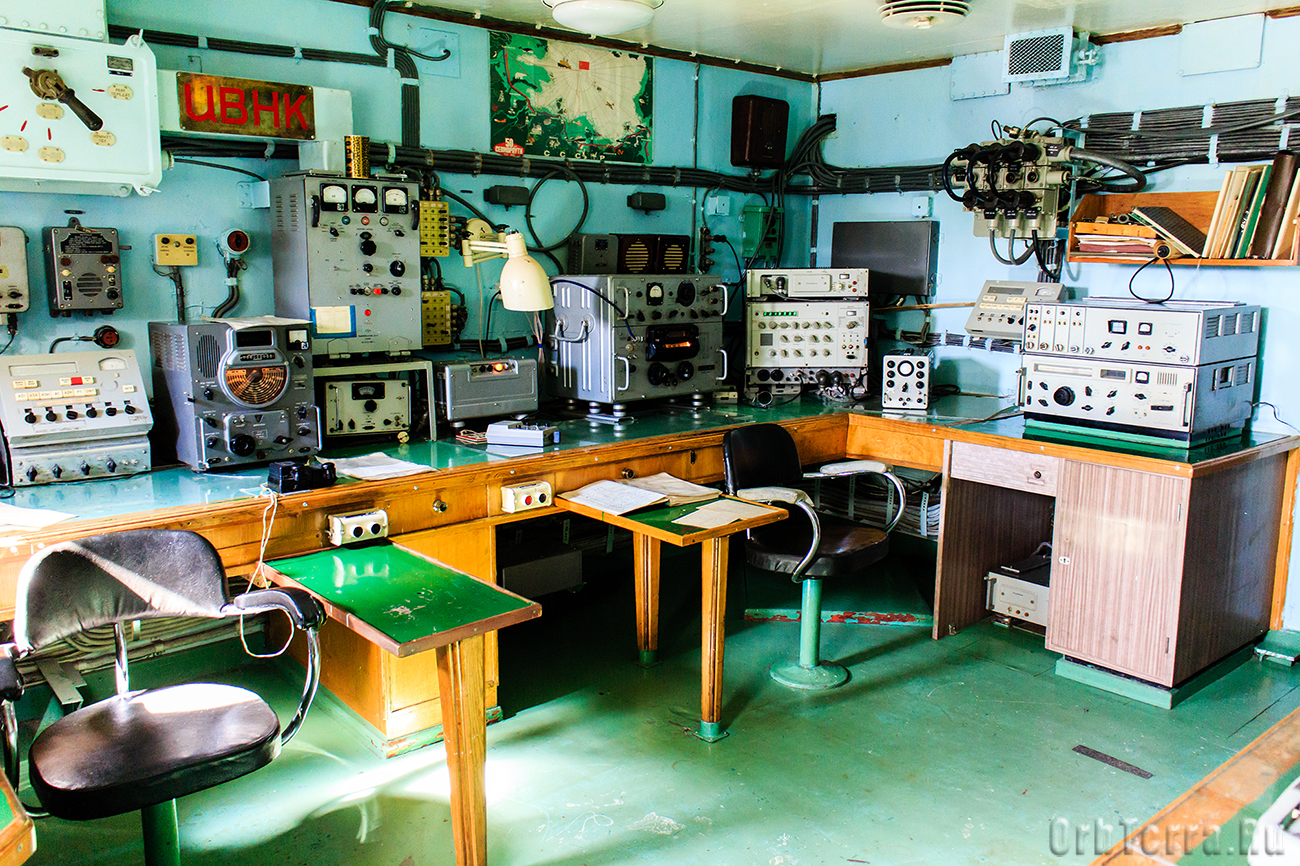

Радиосвязное оборудование
Системы связи обеспечивают безопасность мореплавания и управление судном:
- Глобальная морская система связи и бедствия — ГМССБ/GMDSS
- УКВ радиостанции — для ближней связи в портах
- ПВ/КВ радиостанции — для дальней связи в океане
- Спутниковые терминалы — Inmarsat, Iridium для связи и интернета
- Аварийные радиобуи — EPIRB, SART для поиска и спасания
- Судовые внутренние сети — IP-телефония, интернет для экипажа
Спасательное оборудование
Проектирование систем спасения жизни — критически важная часть судовой КД:
Жесткие требования: Количество и размещение спасательных средств строго регламентировано международными конвенциями. Спасательные шлюпки и плоты должны обеспечивать эвакуацию 100% людей на борту в течение 30 минут.
| Тип спасательного средства | Применение | Требования размещения |
|---|---|---|
| Спасательные шлюпки | Основное средство эвакуации | По обоим бортам, свободный спуск |
| Спасательные плоты | Дополнительное средство | Автоматический сброс при затоплении |
| Индивидуальные спасательные средства | Спасательные жилеты, гидрокостюмы | 105% от числа людей на борту |
| Дежурные шлюпки | Спасание человека за бортом | Быстрый спуск, маневренность |
Технологическая документация судостроительного производства
Строительство судна требует детальной технологической документации для организации производственного процесса:
Технология постройки корпуса
Современное судостроение использует блочно-модульный метод постройки:
- Схема разбивки на блоки — деление корпуса на транспортабельные секции
- Технологические схемы сборки — последовательность монтажа конструкций
- Оснастка и стапельное оборудование — приспособления для сборки
- Сварочные технологии — выбор способов сварки, последовательность
- Контроль качества — дефектоскопия, испытания сварных швов
- Грузоподъемные операции — схемы строповки и подъема блоков
Монтаж судовых систем
Установка судового оборудования требует тщательного планирования:
Планирование монтажа
Определение последовательности установки оборудования с учетом доступности помещений и возможности транспортировки крупногабаритных узлов.
Подготовка фундаментов
Изготовление и установка фундаментных рам для главных двигателей, генераторов и другого тяжелого оборудования.

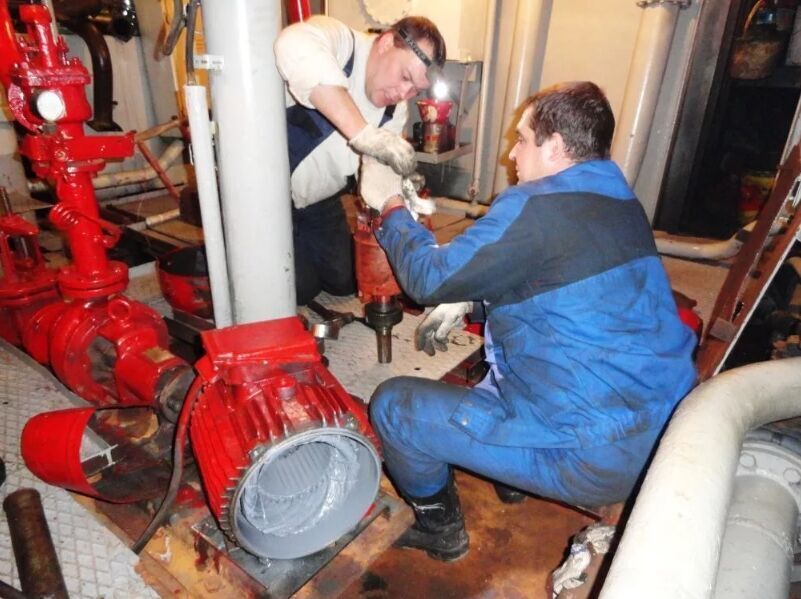

Монтаж трубопроводов
Прокладка трубопроводов различного назначения с обеспечением доступа для обслуживания и ремонта.
Прокладка кабельных трасс
Монтаж кабельных лотков, прокладка силовых и контрольных кабелей с соблюдением требований пожарной безопасности.
Установка оборудования
Монтаж главных и вспомогательных механизмов, систем управления и контроля с последующей настройкой.
Испытания и сдача
Швартовные и ходовые испытания всех систем с оформлением приемо-сдаточной документации.
Цифровые технологии в судостроительном проектировании
Современное судостроение активно внедряет цифровые технологии на всех этапах проектирования и строительства:
САПР в судостроении
Специализированные системы автоматизированного проектирования для судостроения:
| САПР | Разработчик | Специализация | Особенности |
|---|---|---|---|
| Tribon | Aveva (Великобритания) | Комплексное проектирование судов | Интеграция с производством |
| Maxsurf | Bentley Systems | Гидродинамические расчеты | Оптимизация обводов корпуса |
| NAPA | NAPA Ltd (Финляндия) | Общее проектирование | Расчеты остойчивости |
| КОМПАС-3D | АСКОН (Россия) | Машиностроительное проектирование |
Информационное моделирование судна (SIM)
Концепция Ship Information Modeling (SIM) аналогична BIM в строительстве:
- Единая 3D-модель — интегрированная модель судна со всеми системами
- Управление жизненным циклом — от проектирования до утилизации
- Коллективная работа — одновременная работа специалистов разных профилей
- Виртуальные испытания — моделирование поведения судна в различных условиях
- Автоматическая генерация документации — чертежи и спецификации из модели

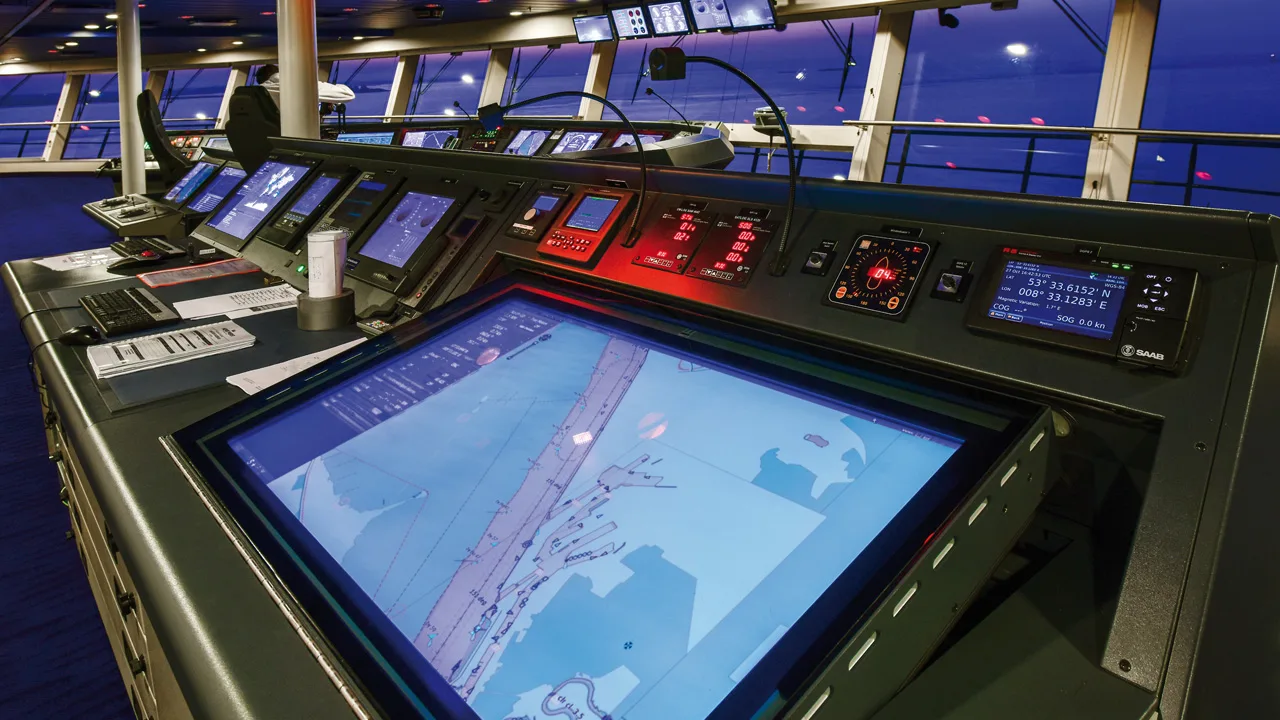

Цифровой двойник судна
Цифровой двойник — это виртуальная копия судна, которая обновляется в реальном времени:
Перспективы развития: К 2030 году большинство новых судов будут проектироваться с использованием технологии цифровых двойников, что позволит сократить время проектирования на 30-40% и снизить количество ошибок в документации на 60%.
Экологические требования в судостроении
Современное судостроение уделяет особое внимание экологическим аспектам, что находит отражение в конструкторской документации:
Требования конвенции МАРПОЛ
Международная конвенция по предотвращению загрязнения с судов устанавливает жесткие экологические требования:
Инертный газ
Сепараторы
SCR-системы
Альтернативные топлива
Фильтрация
УФ-обработка
Компакторы
Сточные воды
Энергоэффективность судов
IMO требует от новых судов соответствия индексу энергоэффективности (EEDI):
- Оптимизация обводов корпуса — снижение сопротивления воды движению судна
- Эффективные движители — винты изменяемого шага, азимутальные подруливающие устройства
- Утилизация тепла — системы рекуперации тепла выхлопных газов
- Альтернативные источники энергии — ветряные установки, солнечные панели
- Системы управления энергопотреблением — автоматическая оптимизация режимов работы
Требования кибербезопасности
С развитием цифровых технологий на судах возрастают требования к кибербезопасности:

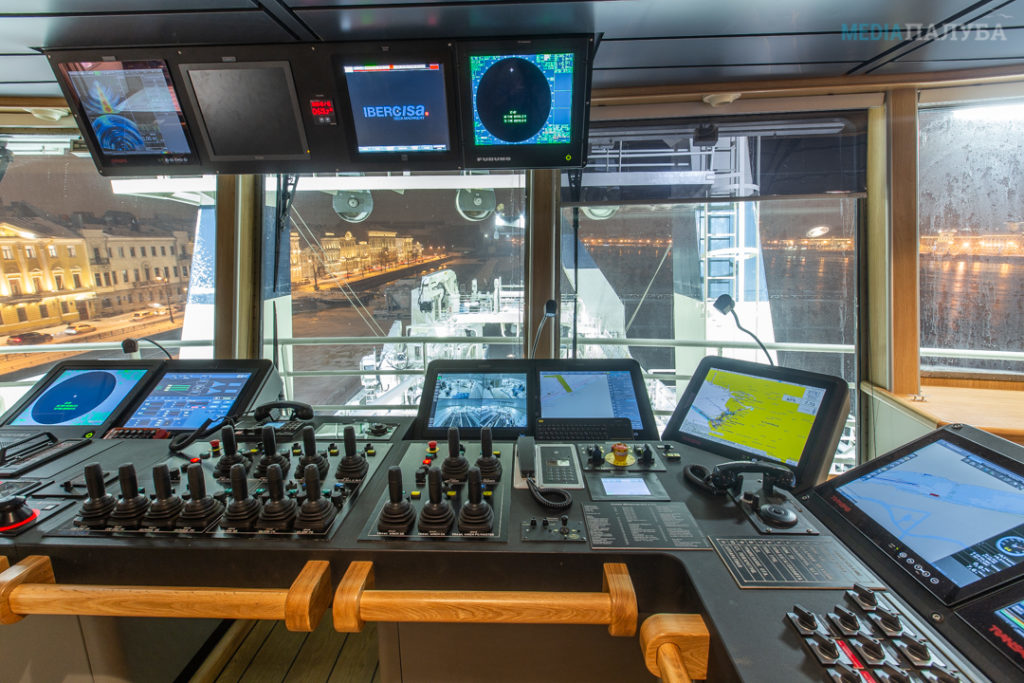

Защита судовых систем
Современные суда оснащаются сложными компьютерными системами, требующими защиты:
Резолюция IMO MSC.428(98): С 2021 года все суда должны иметь планы управления кибербезопасностью, интегрированные в системы управления безопасностью (ISM Code). Планы должны регулярно обновляться и проверяться при инспекциях.
- Интегрированные мостиковые системы — защита навигационного оборудования
- Системы управления двигательной установкой — защита критических систем
- Спутниковая связь — защищенные каналы передачи данных
- Системы мониторинга груза — контроль доступа к грузовым данным
- Административные сети — защита корпоративной информации
Архитектура безопасности
| Уровень защиты | Меры безопасности | Системы |
|---|---|---|
| Физический | Контроль доступа к оборудованию | Серверные, пульты управления |
| Сетевой | Межсетевые экраны, сегментация | Корпоративные и технологические сети |
| Системный | Обновления ПО, антивирусная защита | Операционные системы, приложения |
| Процедурный | Обучение экипажа, регламенты | Человеческий фактор |
Как СертКонтроль разрабатывает судовую КД
Компания СертКонтроль обладает уникальным опытом в области судостроительного проектирования и разработки конструкторской документации для различных типов судов и морских сооружений:
«Разработка конструкторской документации для судостроения — это искусство соединения инженерных решений с требованиями безопасности мореплавания. Каждый проект уникален и требует глубокого понимания специфики морской эксплуатации. Мы создаем не просто чертежи, а основу для строительства безопасных и эффективных судов.»
— Игорь Александрович Морозов, главный конструктор судостроительных проектов СертКонтроль
Наши услуги в области судовой КД
Международные стандарты
Классификация РМРС
Модернизация систем
Экологические требования
Спасательное оборудование
Навигационные комплексы
Плавучие сооружения
Подводная техника
Этапы работы над проектом
Анализ технического задания
Детальное изучение требований заказчика, анализ условий эксплуатации, определение применимых стандартов и нормативов, оценка технической сложности проекта.
Концептуальное проектирование
Разработка общей концепции судна, выбор архитектурно-конструктивного типа, определение главных размерений и основных характеристик.
Эскизное проектирование
Разработка эскизного проекта с проработкой основных систем, расчетами остойчивости и прочности, компоновкой помещений.
Технический проект
Детальная проработка всех систем и конструкций, выполнение полного комплекса расчетов, согласование с классификационными обществами.
Рабочее проектирование
Разработка рабочих чертежей для строительства, детализация узлов и соединений, составление спецификаций материалов и оборудования.
Сопровождение строительства
Авторский надзор за строительством, внесение изменений в документацию, участие в испытаниях, передача эксплуатационной документации.
Наши преимущества
- Многолетний опыт — более 15 лет успешной работы в судостроительной отрасли
- Квалифицированные специалисты — инженеры с морским образованием и опытом работы на верфях
- Современные технологии — использование передовых САПР и технологий цифрового моделирования
- Международный опыт — знание требований СОЛАС, МАРПОЛ, классификационных обществ
- Комплексный подход — от концепции до сдачи судна в эксплуатацию
- Контроль качества — многоступенчатая проверка документации
- Соблюдение сроков — четкое планирование и контроль выполнения работ
Результаты нашей работы
Статистика проектов: За последние 5 лет мы успешно завершили проектирование 47 судов различных типов, включая танкеры, сухогрузы, пассажирские суда и специальные суда. 100% проектов получили одобрение классификационных обществ с первого предъявления.
| Показатель | Наш результат | Среднеотраслевой |
|---|---|---|
| Соблюдение сроков проектирования | 98% | 75% |
| Одобрение классификационных обществ | 100% | 85% |
| Отсутствие критических замечаний | 95% | 60% |
| Соблюдение бюджета проекта | 97% | 70% |
Часто задаваемые вопросы
Судовая КД должна соответствовать требованиям ЕСКД (ГОСТ 2.xxx), международным конвенциям СОЛАС и МАРПОЛ, правилам классификационных обществ (РМРС, DNV GL, Lloyd’s Register), а также национальным стандартам судостроения. Документация должна обеспечивать безопасность мореплавания и экологическую безопасность.
Срок разработки зависит от типа и размера судна. Для небольших судов (до 100 м) — 4-8 месяцев, для средних судов (100-200 м) — 8-15 месяцев, для крупных судов и сложных проектов — 15-24 месяца. Сроки включают все этапы от эскизного до рабочего проектирования.
Да, для коммерческих судов длиной более 24 метров обязательно получение классификации признанного классификационного общества. Это требование международного права и условие для получения страхования судна. Классификация подтверждает соответствие судна международным стандартам безопасности.
Возможность модернизации зависит от объема изменений. Незначительные изменения требуют только дополнений к существующей КД. Серьезная модернизация (смена типа двигателя, изменение назначения судна) может потребовать переработки значительной части документации и повторной классификации.
Современные суда должны соответствовать требованиям конвенции МАРПОЛ по предотвращению загрязнения моря, иметь системы обработки балластных вод (BWM), соответствовать нормам энергоэффективности (EEDI), ограничениям по содержанию серы в топливе. Для некоторых районов плавания действуют дополнительные экологические требования.
Да, современное судостроительное проектирование активно использует специализированные САПР (Tribon, NAPA, Maxsurf), технологии информационного моделирования судна (SIM), создание цифровых двойников. Это позволяет повысить точность расчетов, сократить сроки проектирования и минимизировать ошибки в документации.
Отзывы наших клиентов
Заключение
Конструкторская документация в судостроении — это основа безопасного и эффективного мореплавания. Качественная судовая КД обеспечивает не только соответствие международным требованиям, но и коммерческий успех судостроительных проектов в условиях жесткой конкуренции на мировом рынке.
Современное судостроение требует интеграции традиционных инженерных знаний с новейшими цифровыми технологиями, учета постоянно ужесточающихся экологических требований и растущих требований к кибербезопасности морских судов.
Компания СертКонтроль обладает уникальной экспертизой в области судостроительного проектирования и готова обеспечить разработку конструкторской документации любой сложности. Наш многолетний опыт, современные технологии и глубокое понимание морской специфики гарантируют успешную реализацию ваших судостроительных проектов.
Доверьте разработку судовой КД профессионалам и получите техническую основу для строительства надежных, безопасных и экономически эффективных судов, соответствующих всем международным стандартам.
